STIHL Viking Ladestation-Elektronik | Platine
Das STIHL Ladestation Elektronik-Modul ist mit zwei Klapp-Federn an der Ladesäule montiert.
Um die alte Platine zu entfernen müssen in den meisten Fällen die Federn abgeschnitten werden.
Dazu sind dem SET neue Klapp-Federn beigelegt.
Die Platinen gibt es mit STIHL oder Viking Logo und sind baugleich.

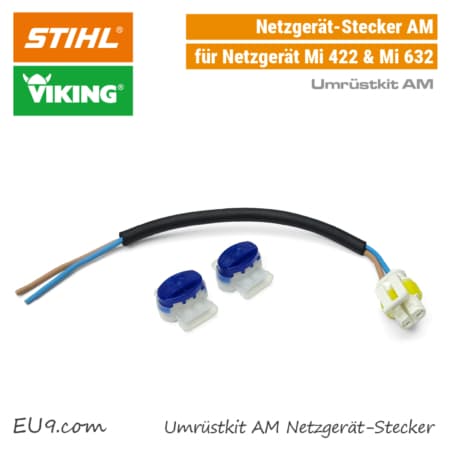

Info: Die neue Platine hat einen AM Netzgerät-Stecker. Kontrollieren ob ihr Netzgerät passt.
Gegenfalls muss der Stecker des Netzgeräts angepasst werden.
WICHTIG:
Nach dem Tausch der Ladestation-Platine muss der Mäher erneut mit der Dockingstation gekoppelt werden.
Den Menüpunkt „iMow + Dock koppeln“ finden sie im Hauptmenü „Sicherheit“.
Die Ladestation Platine passt für folgende Mähroboter.
STIHL RMi 422.0/1/2 | Serie
422.0: STIHL RMi 422.0, STIHL RMi 422.0 P, STIHL RMi 422.0 PC
422.1: STIHL RMi 422.1, STIHL RMi 422.1 P, STIHL RMi 422.1 PC
422.2: STIHL RMi 422.2, STIHL RMi 422.2 P, STIHL RMi 422.2 PC
STIHL RMi 522 | Serie
522.0: STIHL RMi 522.0 C
STIHL RMi 632.0/1 | Serie
632.0: STIHL RMi 632.0, STIHL RMi 632.0 P, STIHL RMi 632.0 C, STIHL RMi 632.0 PC
632.1: STIHL RMi 632.1, STIHL RMi 632.1 P, STIHL RMi 632.1 C, STIHL RMi 632.1 PC
Viking Mi 422.1 | Serie
422.1: Viking Mi 422.1, Viking Mi 422.1 P, Viking Mi 422.1 PC
Viking Mi 632.1 | Serie
632.1: Viking Mi 632.1, Viking Mi 632.1 P, Viking Mi 632.1 C, Viking Mi 632.1 PC
Die genaue Bezeichnung finden Sie am Typenschild des Mähroboters.
Achtung: Nicht geeignet für ältere Mähroboter wie die Viking Mi 422.0 & Viking Mi 632.0 Serien.
Hier muss die Ladesäule komplett ausgetauscht werden.
Ringförmige rote LED-Status
Rund um den Bedienknopf der Dockingstation-Elektronik ist ein roter LED-Ring verbaut und signalisiert den Status der Ladestation.
Rote LED leuchtet nicht
Ladestation ausgeschaltet
Rote LED leuchtet permanent
Begrenzungsdraht-Signal eingeschaltet und der Roboter ist nicht angedockt
Rote LED blinkt langsam (2 Sek. ein | kurz aus)
Mähroboter ist angedockt und wird bei Bedarf geladen. Kabelsignal eingeschaltet.
Rote LED blinkt schnell | Kabelbruch
Begrenzungskabel unterbrochen bzw. Begrenzungsdraht nicht ordentlich angeschlossen.
Rote LED leuchtet 3 Sek., gefolgt von 1 Sek. Pause
Heimruf bzw. Heimfahrt wurde auf der Ladestation aktiviert.
Rote LED blinkt 3x kurz, 3x lang, 3x kurz gefolgt von 5 Sek. Pause
SOS Blinksignal | Fehler in der Ladestation
Tastenfunktion | Bedienung
Die Ladestation wird über den mittig angeordneten Taster am Bedienteil bzw. auf der Ladestation-Elektronik bedient.
2 Sekunden Tastedruck | Aus
Der 2 Sek. Tastendruck schaltet die Dockingstation ab.
Kurzer Tastendruck | Einschalten
Ist der Mähroboter nicht angedockt, aktiviert ein kurzer Druck auf den Ladestation-Taster die Dockingstation für 48 Std.
Im Automatischen Betrieb wird die Ladestation automatisch aktiviert.
2x Tastendruck | Heimruf Funktion
Drückt man während des Mähen zweimal auf den Ladestation Taster, fährt der Roboter nachhause zur Ladestation.
Erneutes 2 maliges Drücken, beendet den Heimruf.
Weitere Informationen – Ladestation Elektronik

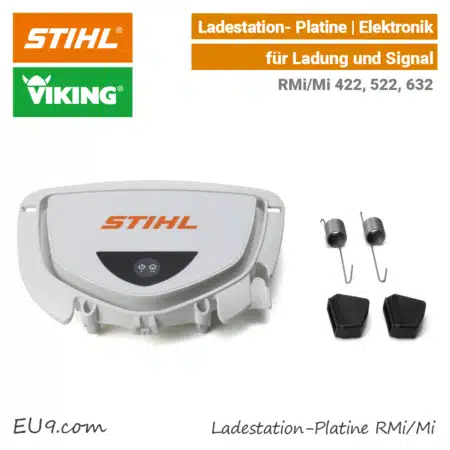

Inhalt | Ladestation-Platine
- 1x Ladestation-Platine mit Bedienteil
- 2x Gummi-Abdeckung für die Begrenzungsdraht-Klemme
- 2x Klappfedern
Art.Nr.: 63094301461-SET | 6309 430 1461-SET
Weitere Ersatzeile bzw. Netzgeräte
➥ STIHL-Viking Netzgerät 42V/4.4A | Mi/RMi 632 P/PC
➥ STIHL-Viking Netzgerät 42V/2.9A | Mi/RMi 632 (C)
➥ STIHL-Viking Netzgerät 27V/2,23A | Mi/RMi 422 & 522 (C/P/PC)
(Die Ladestation-Platine benötigt ein Netzgerät mit AM Stecker)
