Robomow Frontrad RC SET mit 4-Magneten
Das Vorderrad RC für alle RC, MC & TC kommt im SET mit drei Distanzscheiben. Der Robomow RC erkennt über die verbauten Magneten im die Radumdrehung. Darüber hinaus ist das Frontrad RC freihängend und der Roboter registriert das Anheben des Gerät.
Tauschen Sie das kaputte bzw. abgefahrene Vorderrad RC aus um den optimalen Betrieb zu garantieren.
Das Robomow Vorderrad RC eignet sich für folgende Mähroboter
Robomow U & PRO | RC Serie
RC: Robomow RC312, Robomow RC308, RC306, Robomow RC304
Robomow City | MC Serie
MC: Robomow MC1200, MC1000, Robomow MC800, Robomow MC500, MC400, MC300
Robomow Tuscania | TC Serie
TC: Robomow TC500, Robomow TC300
Wolf-Garten Loopo | M Serie
M: Wolf Loopo M2000, Wolf Loopo M1500, Wolf Loopo M1000, RoboScooter 600, 400, 300
CubCadet XR Mähroboter | XR2 Serie
XR2: CubCadet XR2 2000, CubCadet XR2 1500, CubCadet XR2 1000, Lawnkeeper 600
Nicht passend für die Robomow RS, MS, TS Plattform bzw. XR3, Lawnkeeper / Roboscooter 1800, 3000 Serie.
Siehe dazu Robomow Vorderrad RS
Einbau – Schritt für Schritt Anleitung
Achtung: Unbedingt vor den Tausch des Frontrads RC den Hauptschalter am Heck ausschalten.
Vorbereitung
- Direkt am Akku den Hauptschalter ausschalten *Wichtig*
- Achtung: Handschuhe verwenden, Verletzungsgefahr beim Messer
Abnahme des Covers – färbige Abdeckung
- Das Messer mit dem Wechselwerkzeug entfernen. (Wichtig: Sicherheits-Handschuhe verwenden, Verletzungsgefahr)
- Die Cover-Abdeckung hält vorne und jeweils mit zwei Laschen auf jeder Seite.
- Die Seiten-Laschen sind von unten zugänglich.
- Diese nach nach Außen drücken und die Abdeckung vom Heck her abnehmen.
- Wichtig: Die Einrast-Halterung Vorne – erst zum Schluss herausziehen.
Auch die färbige Abdeckung nicht zu weit nach vorne kippen, die Front-Laschen brechen sonst ab.
Das alte Vorderrad RC entfernen
- Vorne auf der Oberseite bei der Fronteinheit das Loch der Vorderrad-Vertikal-Achse suchen.
- Den Roboter auf einer Arbeitsplatte positionieren, so dass das Frontrad RC herunter hängen kann.
- Der Rest des Robomow RC sollte stabil auf der Platte liegen.
- Danach mit einem passenden runden Splint-Treiber (rundes Durchschlageisen) die Achse vorsichtig heraus schlagen.
- Der Splint-Treiber muss kleiner als die Achse sein.
- Vorsichtig den Splint-Treiber mit einem Hammer von oben durch die Fronteinheit führen.
- Solange bis sich das Rad herausziehen lässt.
- Bitte die Anzahl der alter Distanzscheiben merken.
Das neue FrontRad RC einbauen
- Auf die Vertikalachse kommen die neuen Distanzscheiben DIN 988 M8 (8 x 14 x 1mm).
- Je nach dem wie viele vorher auf der Achse waren, die selbe Anzahl auf die Achse stecken. (mind. eine)
- Danach die Achse wie auch das Achsenloch mit ein wenig Silikon-Spray einsprühen.
- Speziell beim Achsenloch nur sehr wenig Silikon-Öl verwenden.
- Jetzt das neue Rad mit festeren Druck von unten in die Achs-Führung einführen.
- Solange bis das Chassis auf den Distanzscheiben aufsitzt.
- Kontrollieren Sie ob sich die Achse gut vertikal nach oben und unten bewegt.
- Wichtig: Der Hebe-Sicherheits-Sensor ist davon abhängig.
Die Abdeckung wieder montieren
- Vorne die zwei Cover-Laschen einführen und gut andrücken.
- Danach die Abdeckung nach hinten klappen und die seitlichen Einrast-Laschen in das Chassis einführen
- Achtung: Kontrollieren Sie ob alle Laschen in ihren Führungslöchern sitzen.
- Mit einem festen Druck die Seitenlaschen einrasten.
- Danach mit Vorsicht wieder das Messer montieren. (Schutzhandschuhe nicht vergessen)
Funktions-Test
- Testen Sie am Rasen ob der Mähroboter beim anheben des Frontrads RC das Mähwerk abdreht.
- Achtung: Die Messer sind sehr stark. Greifen Sie nicht in das Mähdeck.
Vor der Inbetriebnahme Sicherheitshinweise aus der Bedienungsanleitung beachten.
Sind Sie irgendwo unsicher, kann ihnen ein autorisierter Robomow Service Fachhändler weiterhelfen.
Video – Cover RC abnehmen
Weitere Informationen – Robomow Frontrad RC mit vier Magneten

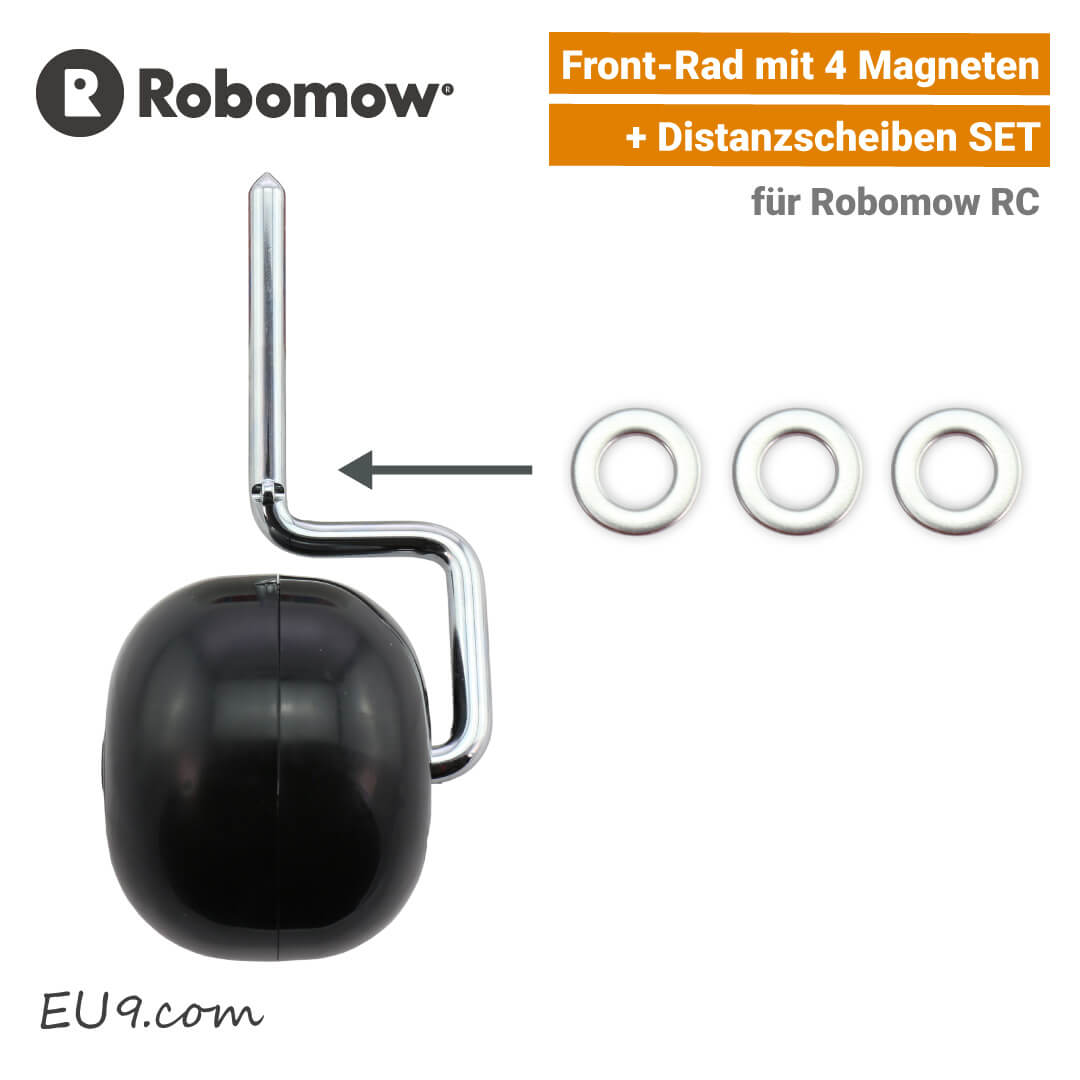

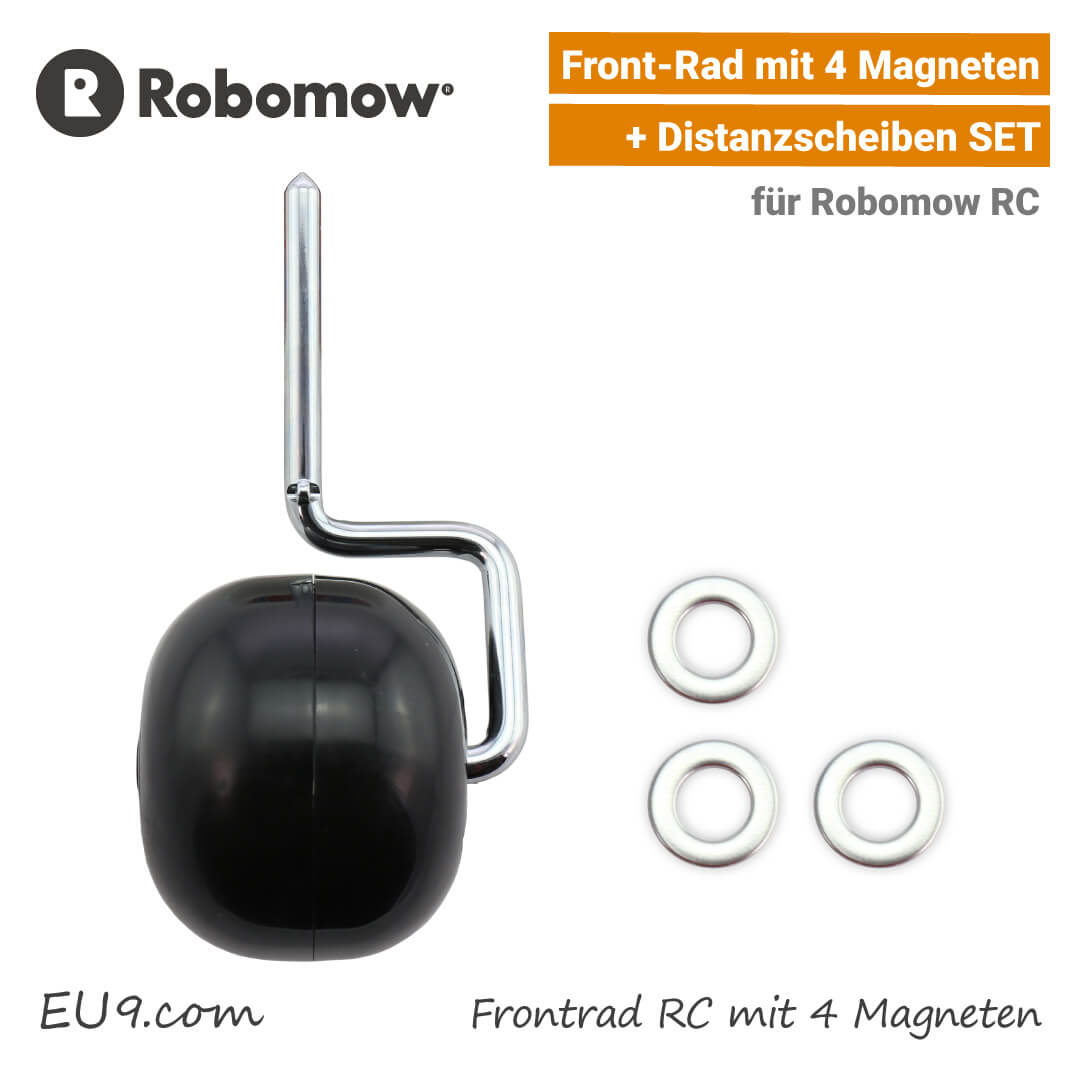

Das RC Vorderrad SET wird mit 3 Distanzscheiben geliefert.
Inhalt | Frontrad RC SET
- Robomow Vorderrad RC mit 4 eingebauten Magneten und Achse
- 3x Distanzscheibe | Dreifache-Auflage der Vertikal-Achse unterhalb des Gehäuses
Art.Nr.: MSB7005B-SET
