Der Büsten-Mähmotor der RC-MC & RS-MS Serie
Der Bürsten-Motor eignet Sie nur für Robomows der RC-MC & RS-MS wie auch der TC-TS Tuscania Serie mit der Mähmotor-Verkabelung „Büsten“. Sie erkennen den Typ des Mähmotors an der längeren Bauweise, an den zwei Steckbuchsen sowie auch durch eine Drehprobe.
Info: Die Motoren-Farbe (schwarz bzw. grau) ist willkürlich und sagt nichts über den Typ aus.
Stecker/Anschluss | Motoren-Typ
Der Mähmotor mit Bürsten hat zwei kleine Steckbuchsen auf der Rückseite.
Im Gegensatz zum Büstenlosen-Motor, der mit einem kurzen Anschluss und einem Stecker ausgestattet ist.
Nur der Bürstenmotor hat zwei Anschlüsse auf der Rückseite.
Die Motoren können auch schwarz sein. Die Farbe sagt nichts über den Motortyp aus.
Den „bürstenlosen Motor“ finden Sie hier:
➥ Robomow Bürstenloser Mähmotor RC & RS
Drehprobe | Motoren-Typ
Das Messer abnehmen und an der Motorenachse drehen.
- Hat der Motor einen gleichmäßigen Drehwiderstand, ist ein „Bürsten-Motor“ verbaut.
(außer er ist bei der Achse oder am Anker beschädigt) - Ist der Drehwiderstand ruckelig bzw. rastet bei der Drehung, handelt es sich um einen „Bürstenlosen Motor„
Motornummern für den Type Bürstenlos
Alternativ kann auch über die Motornummer der Motoren-Typ bestimmt werden:
Bürstenmotor Motornummern: SPP7013A, MSB7002B, MSB7002A, MOT70001B, MOT70001A
Modelle mit Büsten-Motor
Achtung: Die Aufstellung kann abweichen, nur die Drehprobe bzw. die Kontrolle des Steckers garantiert die richtige Auswahl des Motors.
Robomow U & PRO | RS & RC Serie
RS: Robomow RS615 (hier kann auch ein Bürstenloser-Motor verbaut sein), RS612
RC: Robomow RC308, RC306 (hier kann auch ein Bürstenloser-Motor verbaut sein), Robomow RC304, RC302
Robomow City | MS & MC Serie
MS: Robomow MS1800, MS1500, Robomow MS1000
MC: MC1000, Robomow MC800, Robomow MC500, MC400, MC300, MC150
Robomow Tuscania | TS & TC Serie
TS: Robomow TS1800, Robomow TS1000
TC: Robomow TC500, Robomow TC300, Robomow TC150
Wolf-Garten Loopo | M & L Serie
L: RoboScooter 1800
M: Wolf Loopo M1500, Wolf Loopo M1000, RoboScooter 600 (hier kann auch ein Bürstenloser-Motor verbaut sein), 400, 300
CubCadet XR Mähroboter | XR3 & XR2 Serie
XR3: Lawnkeeper 1800
XR2: CubCadet XR2 1500, CubCadet XR2 1000 | Lawnkeeper 600 (hier kann auch ein Bürstenloser-Motor verbaut sein)
Der Robomow RX ist mit dem Mähmotoren der RC-MC & RS-MS Serie nicht kompatibel.
Achtung:
Robomows mit Büsten-Motoren können nicht auf bürstenlose Motoren umgebaut werden.
Bürstenlose Motoren haben ein anderes Anschlusskabel wie auch eine andere Steuerungssoftware.
Einbau – Schritt für Schritt Anleitung
Für den Wechsel des Büsten-Motors RC-RS wird das Messerwechsel-Werkzeug (dem Roboter oder Messer-SET beigelegt), das Motorenwechsel-Werkzeug (im Motoren SET inkludiert) und eine weiche Unterlage (Decke, Schaumstoff) benötigt.
Wichtig: der Roboter muss am Hauptschalter ausgeschaltet werden.
Messer entfernen
- Den Roboter verkehrt auf einen weichen Untergrund legen. (Decke, Schaumstoff etc.)
- Achtung: Handschuhe anziehen, das Messer ist scharf
- Das Messer mit dem Messer-Wechselwerkzeug herunter nehmen.
Mähmotor abmontieren
- Merken Sie sich wie der Mähroboter eingerastet ist oder machen Sie ein Foto.
- Setzten Sie das Messer-Wechselwerkzeug auf die weißen Motor-Haltespangen auf.
- Sehr vorsichtig nach links drehen bis sich die weiße Motorenfixierung löst.
- Jetzt den Motor herausnehmen und die zwei Steckverbindungen lösen.
Mähmotor einbauen
- Die zwei Stecker am Mähmotor anstecken.
- Danach den Bürstenmotor vorsichtig aufsetzen.
- Die weißen Befestigungslaschen beachten.
- Achtung: Die weiße Fixierung bricht sehr leicht.
- Mit einer vorsichtigen Rechtsdrehung den Motor einrasten.
Messer montieren
- Handschuhe verwenden
- Das Messer mit etwas Druck wieder auf die Motorwelle drücken.
FERTIG!
Im Video wird ein Büsten-Motor getauscht.
Weitere Informationen – Robomow Büsten-Mähmotor RS-MS & RC-MC

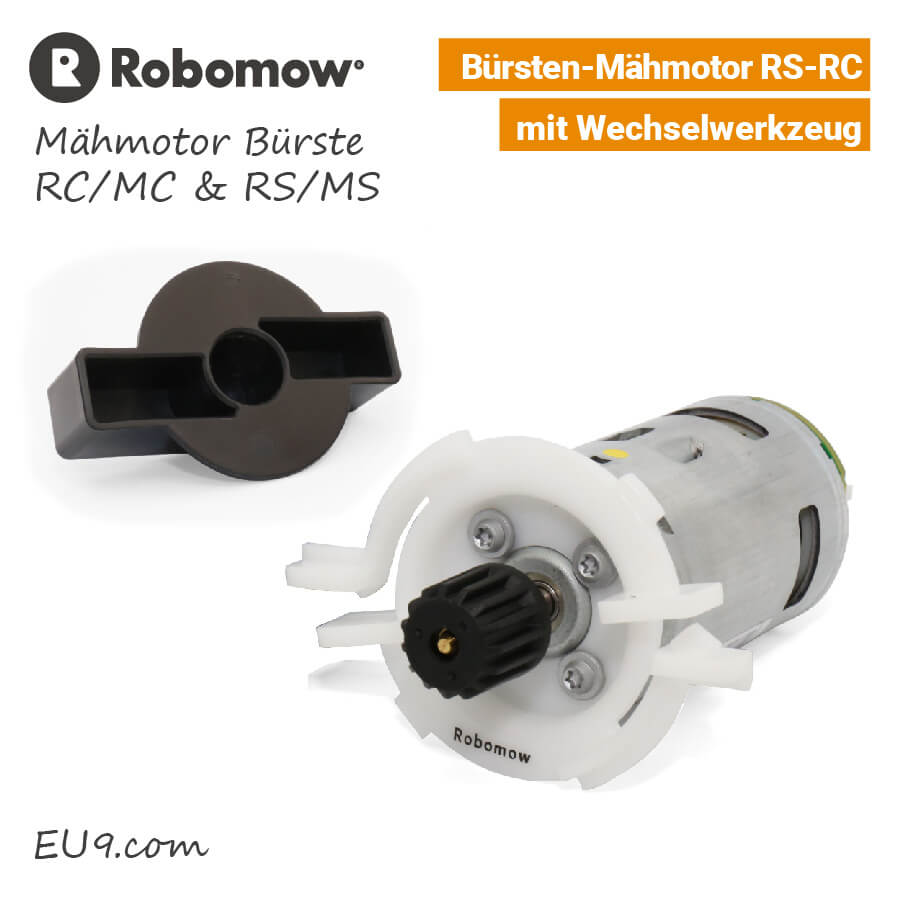

Der Bürstenmotor wird im SET mit einem Wechselwerkzeug geliefert.
Inhalt Motor Bürsten RC, RS SET
- Robomow Mähmotor mit Bürsten RS-RC und Steckbuchsen
- Motoren Wechselwerkezug
Robomow Mähmotor RC, RS mit Bürsten SET | Art.Nr.: SPP7013A SET (MSB7002A SET)
Alternative Teilenummern: SPP7013A, MSB7002B, MSB7002A, MOT70001B, MOT70001A
Den Mähmotor bürstenlos finden Sie hier:
➥ Robomow Bürstenloser Mähmotor RC & RS
