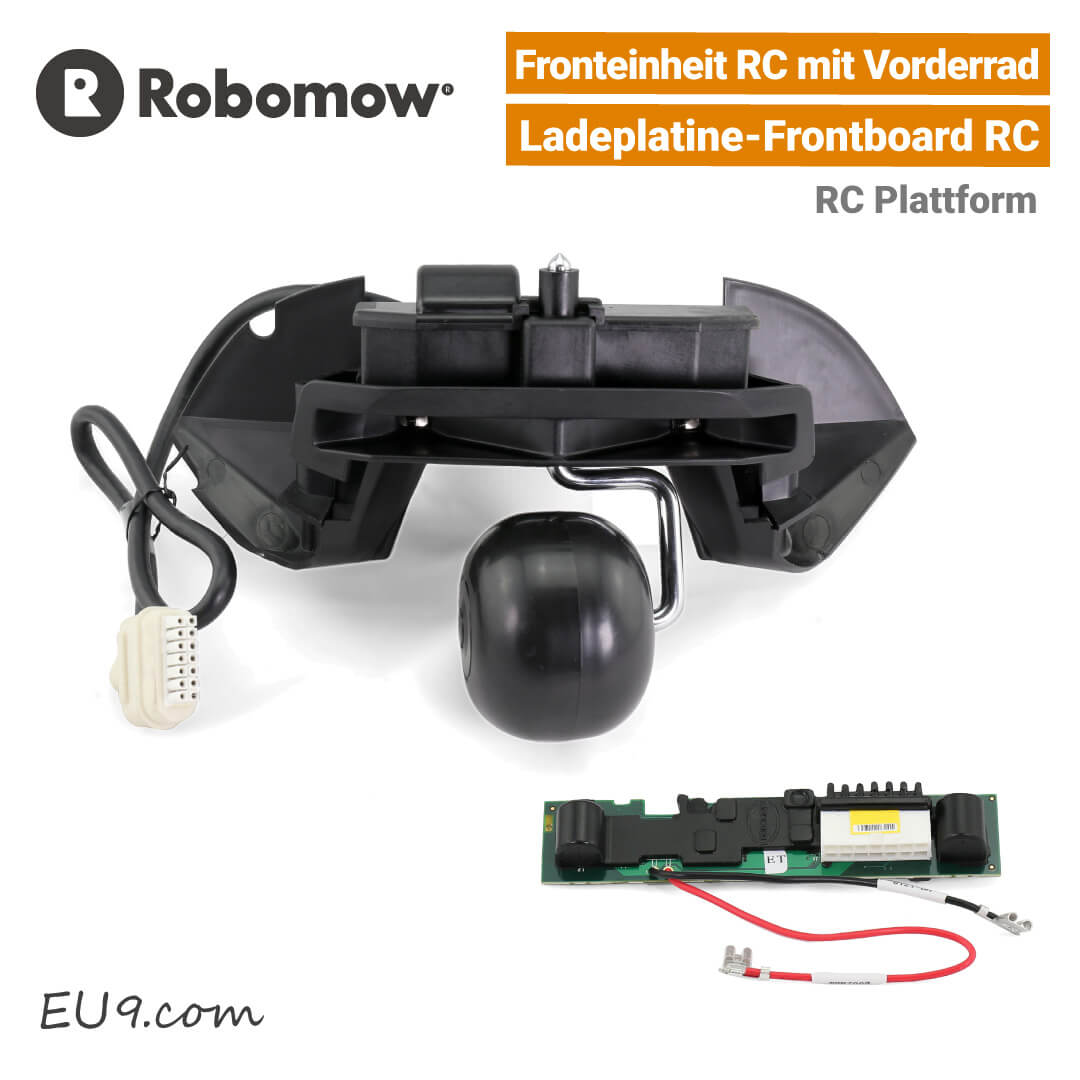

Robomow Front-Einheit RC mit Vorderrad & Frontplatine RC
Die Fronteinheit RC kommt mit integrierten Vorderrad und je nach Ausführung mit der passenden Frontplatine RC. Die Fronteinheit beinhaltet die Ladekontakte, Vorderrad, die vordere Platine wie auch den Hauptkabelstrang zum Mainboard. Je nach Ausführung bzw. Modell-Spezifikationsjahr ist die Frontplatine RC mit Signalsensoren, Magnetsensoren für das Vorderrad und mit der Ladeübertragung beigelegt.
Das Frontboard bzw. die Frontplatine ist vorne in der Fronteinheit im Mähroboter eingebaut.
Das Frontboard RC bzw. die Frontplatine RC ist in drei Varianten für unterschiedlichen Kabelsignale erhältlich.
Bitte prüfen Sie das Modell-Jahr am Typenschild.
Typenschild | Modell-Jahr finden
Das Typenschild finden Sie am Heck des Mähroboter mit Modelljahr bzw. Spezifikationsjahr, Modellnummer und Seriennummer.
Fronteinheit mit Frontplatine RC-MC | FR-Signal – für Modelle mit Spezifikationsjahr bis 2017
Die Frontplatine RC für das FR-Signal und ist mit den Modellen bis 2017 kompatibel.
Robomow U & PRO | RC Serie (bis 2017)
RC: Robomow RC312, Robomow RC308, Robomow RC306, Robomow RC304
Robomow City | MC Serie:
MC: Robomow MC1200, Robomow MC1000, Robomow MC800, Robomow MC500, Robomow MC400, Robomow MC300, MC150
Robomow Tuscania | TC Serie:
TC: Robomow TC 500, TC 300, TC 150
Wolf-Garten RoboScooter | M Serie (bis 2017)
M: RoboScooter 600, 400, 300 (18AO06LF650, 18AO04LF650 / 18BO04LF650, 18AO03LF650 / 18BO03LF650)
CubCadet Mähroboter | Lawnkeeper Serie (bis 2017)
XR2: Lawnkeeper 600 (18AO06LF603, 18BO06LF603)
Art. Nr. : ESB7003E, ESB7003B, ESB7003C
Fronteinheit mit Frontplatine RC | RED-Signal – für Modelle mit Spezifikationsjahr 2018
Die RC Plattform 2018 ist mit dem RED Begrenzungs-Signal kompatibel.
Robomow U & PRO | RC Serie (2018)
RC: Robomow RC312 PRO S, Robomow RC308 u, Robomow RC304 PRO Robomow RC304 u
Wolf-Garten Loopo | M Serie (2018)
M: Wolf Loopo M2000, Wolf Loopo M1500, Wolf Loopo M1000
CubCadet XR Mähroboter | XR2 Serie (2018)
XR2: CubCadet XR2 2000, CubCadet XR2 1500, CubCadet XR2 1000
Art. Nr. : ESB7003F1, ESB7003C1
Fronteinheit mit Frontplatine RC | RED2-Signal – für Modelle mit Spezifikationsjahr ab 2019
Für alle Robomow RC – Modelljahr ab 2019 ist mit dem neuen RED2 Begrenzungsdraht-Signal.
Robomow U & PRO | RC Serie (ab 2019)
RC: Robomow RC312 PRO S, Robomow RC308 PRO, Robomow RC308 u, Robomow RC304 PRO Robomow RC304 u
Wolf-Garten Loopo | M Serie (ab 2019)
M: Wolf Loopo M2000, Wolf Loopo M1500, Wolf Loopo M1000
CubCadet XR Mähroboter | XR2 Serie (ab 2019)
XR2: CubCadet XR2 2000, CubCadet XR2 1500, CubCadet XR2 1000
Art. Nr. : ESB7103B, ESB7103A, ESB7103A1, ESB7103A2
Einbau
Der Einbau ist nicht ganz einfach. Es sollten vorher bzw. während des Einbaus von den verschiedensten Teilen Fotos gemacht werden. Speziell die Kabelführung und der Sitz der Fronteinheit in die Gummi-Leiste wie auch im Gehäuse sollten vorher mit einer Kamera gut dokumentiert werden.
Wichtig: Die Fronteinheit lässt sich nur wechseln wenn die niedrigste Schnitthöhe eingestellt ist. (Maximaler Abstand zwischen Mähdeck und Gehäuse.)
- Vor dem Einbau Hauptschalter abdrehen, Messer entfernen (Handschuhe verwenden), Akku und Antriebseinheit abnehmen. (Die Kabel-Stecker sind unterschiedlich groß und passen nur in die jeweilige Buchse am Mainboard.)
- Danach das Cover entfernen und Schnitthöhe auf die niedrigste Einstellung drehen.
Die Cover-Laschen findet man unterhalb im Mähdeck -> nach innen & nach oben drücken | Vorsicht: brechen sehr leicht ab) - Hauptkabel vom Mainboard (größter Stecker) abstecken. Das Mainboard sitzt unter dem Display und die Stecker sind von unten erreichbar.
- Hauptkabel Strang ausfädeln. (vorher Foto machen)
- Die Gummi-Einfassung von der Fronteinheit auf der Seite leicht herausklappen.
- Mehrere Fotos vom Sitz der Fronteinheit RC machen.
- Fixier-Lasche der Fronteinheit ausrasten und Fronteinheit herausnehmen
- Neue Fronteinheit von hinten einsetzen und Lasche fixieren.
- Gummi wieder auf der Seite zurückklappen
- Hauptkabel wieder durch das Gehäuse führen und am Mainboard anstecken.
- Getriebe einführen, einrasten und anstecken.
- Akku aufsetzten, einrasten und anstecken.
- Cover aufsetzten und festdrücken bis es einrastet.
- Messer mit Handschuhe fest aufstecken.
Fronteinheit – Einbau-Video
Frontboard – Einbau-Video (Zusätzliche Information)
Weitere Informationen – Robomow Front-Einheit RC SET
Das Fronteinheit RC SET kommt mit Frontteil, Ladekontakte, Vorderrad und dem jeweiligen Frontboard RC.
Inhalt & Zubehör Robomow Fronteinheit RC
- Fronteinheit RC plus fix verbauten Vorderrad mit Magneten
- Ladekontakte
- Hauptkabel-Strang zum Mainboard
- Je nach Ausführung mit der passenden Frontplatine RC mit Signal-Sensoren
Ausführungen:
Robomow Fronteinheit RC mit Frontplatine für FR-Signal | Modelle bis 2017
Robomow Fronteinheit RC mit Frontplatine für RED-Signal | Modelle 2018
Robomow Fronteinheit RC mit Frontplatine für RED2-Signal | Modelle ab 2019
