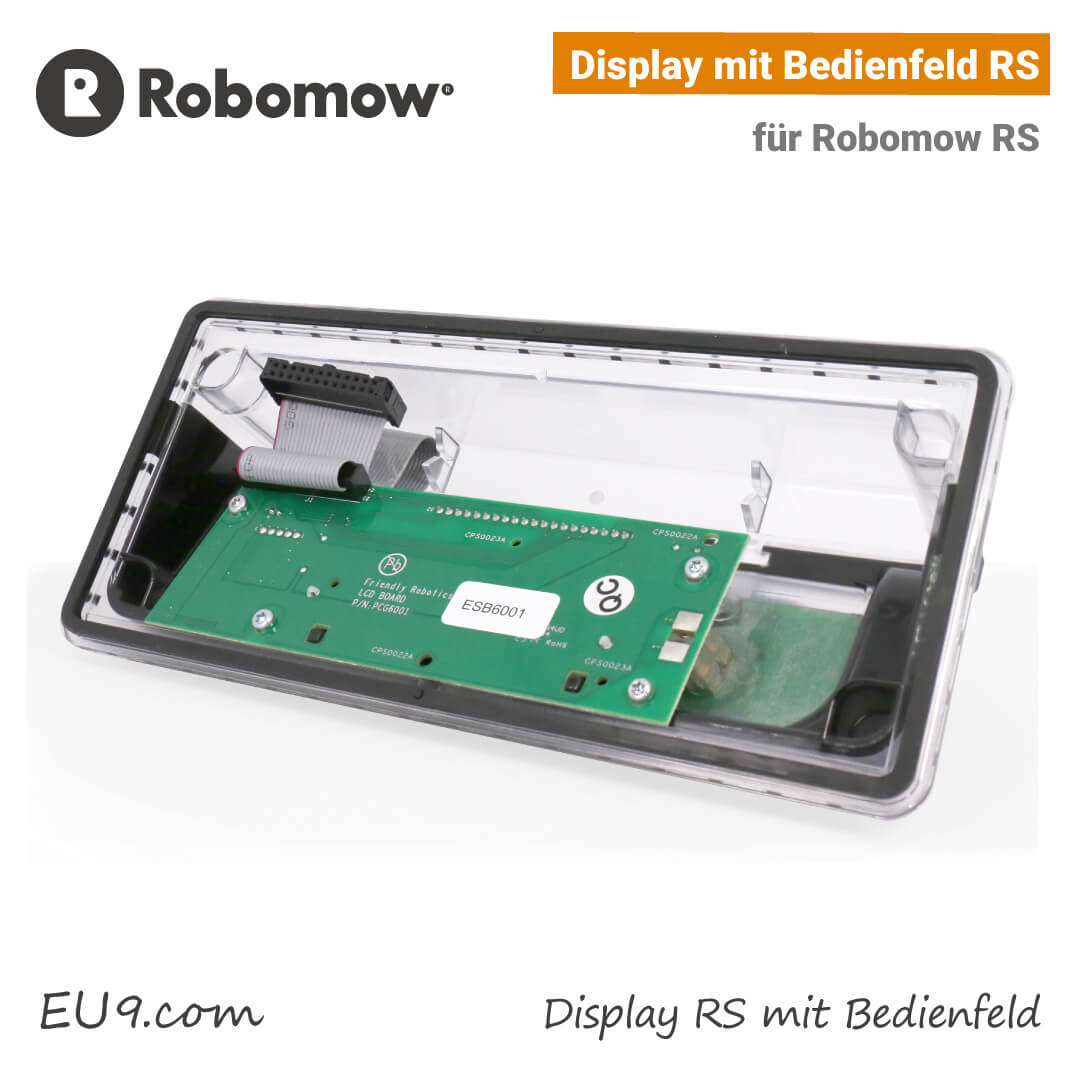

Robomow Display RS mit Bedienfeld RS
Bei Anzeigefehler oder defekten Tasten tauscht man am besten das Robomow Display RS mit Bedienfeld und Tasten. Für die Installation muss das Cover abgenommen werden und vier Verschlüsse geöffnet wie auch ein Kabel abgesteckt werden.
Art.Nr.: MSB6340B | Alternative Art. Nr.: MSB6340A, PCG6001F, ESB6001E
Das Display RS passt für alle Mähroboter der großen RS Plattform
Robomow U & PRO | RS Serie
RS: Robomow RS635, RS630, Robomow RS625, RS622, Robomow RS615, RS612
Robomow City | MS Serie
MS: Robomow MS2500, Robomow MS1800, MS1500, Robomow MS1000
Robomow Tuscania | TS Serie
TS: Robomow TS1800, Robomow TS1000
Wolf-Garten Loopo | L Serie
L: RoboScooter 3000, RoboScooter 1800
CubCadet XR Mähroboter | XR3 Serie
XR3: CubCadet XR3 5000, CubCadet XR3 4000, CubCadet XR3 3000, Lawnkeeper 3000, 1800
Einbau Display RS – Schritt für Schritt Anleitung
Vor dem Tausch bitte den Hauptschalter ausschalten und die Sicherung am Heck herausschauen.
Vorsicht die Mähmesser sind sehr scharf. Immer nur mit Handschuhe arbeiten.
Display RS mit Bedienteil ausbauen
- Hauptschalter ausschalten und die Sicherung am Heck herausschrauben
- Gummi-Überzug von der Schnitthöheneinstellung abziehen
- Cover abnehmen (Laschen sind neben den Hinterrädern und vorne unter dem Deckel)
- Die vier Fixierlaschen auf allen vier Seiten des Display, vorsichtig mit einem großen Schraubenzieher aufmachen
- Vorsichtig das Display-Bedienteil abnehmen und das Kabel abstecken.
Neues Display RS mit Bedienteil einbauen
- Kabel des neuen Display am Mainboard anstecken.
(Achtung Führungslasche beachten und nicht verkehrt anstecken.) - Display aufsetzten und die vier Fixierlaschen wieder fixieren.
- Cover aufsetzten und den roten Stopp-Taster durch das Cover führen.
- Sitzt das Cover richtig mit einem Ruck vorne und hinten einrasten.
- Sicherung einsetzten
- Fertig
Vor der Inbetriebnahme Sicherheitshinweise aus der Bedienungsanleitung beachten.
RS Cover abnehmen | Video
RS Mainboard tausch | Video
Im Video wird auch das Mainboard getauscht. Es muss nur das Display abgenommen werden und das neue Display montiert werden. Das Mainboard kann im Gehäuse bleiben.
Weitere Informationen – Robomow Display RS mit Tasten
Das Display RS SET wird mit Gehäuse, Display, Tasten, Regensensor und Kabel geliefert.
Inhalt RS Display mit Bedienteil
- Display RS mit Bedienpanel und Regensensor.
- Anschlusskabel
Art.Nr.: MSB6340B | Alternative Art. Nr.: MSB6340A, PCG6001F, ESB6001E
