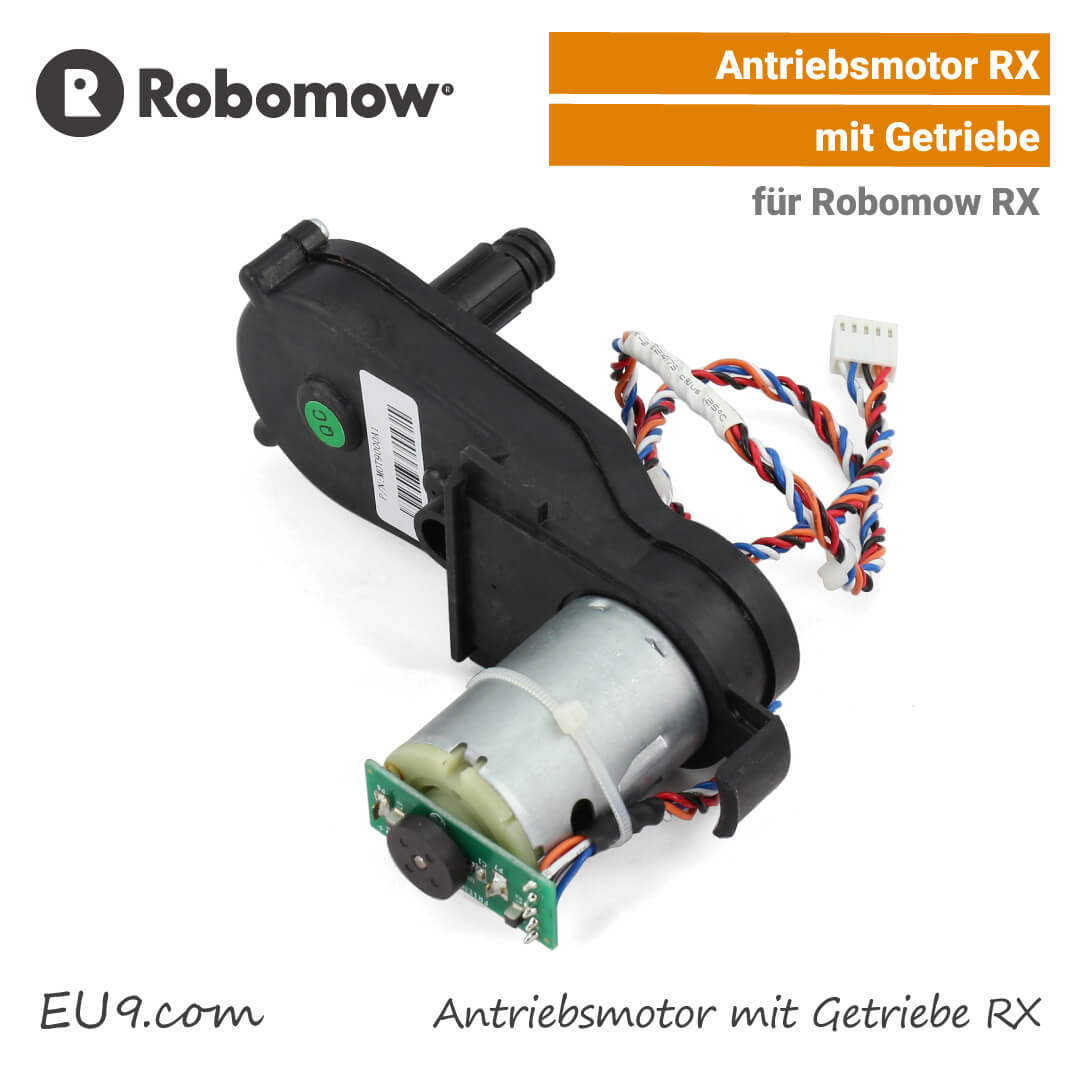

Robomow Antriebsmotor RX
Der Ersatz-Radmotor passt für alle Modelle der Robomow RX, Loopo S und XR1 Serie.
Der Antriebsmotor RX passt für alle Mähroboter der kompakten RX Plattform
Robomow U & PRO | RS Serie
RX: Robomow RX 50 PRO, Robomow RX 50 u, Robomow RX 20 PRO, Robomow RX 20 u, RX 12 u
Wolf-Garten Loopo | S Serie
S: Wolf Loopo S 300, Wolf Loopo S150
Cub Cadet XR1 | XR1 Serie
XR1: Cub Cadet XR1 500
Verschiedene Bezeichnungen des Motors
SMOT9200A / MOT9200B / MOT9200A / SMOT9000A / MOT9000B / MOT9000A
Einbau – Schritt für Schritt Anleitung
Für den Wechsel des Radmotor RX benötigen Sie das gelbe RoboTool (beim Roboter beiliegend)
Wichtig: der Roboter muss am Hauptschalter ausgeschaltet und der Sicherheits-Schlüssel muss entfernt sein.
Räder entfernen
- Entfernen Sie mit dem gelben RoboTool (dem Roboter beiliegend) die Radkappen.
- Das Rad abnehmen
Cover abmontieren
- Das Cover wird bei den Motoren durch Laschen gehalten.
- Drücken Sie auf beiden Seiten die Lasche nach innen und nehmen Sie das Cover nach oben ab.
- Achtung das Cover ist mit dem Bedienteil-Kabel mit dem Mainboard verbunden. Einfach ausstecken.
Antriebsmotor mit Getriebe ausbauen
- Machen Sie ggf. von der der Kabelführung und den eingesteckten Kabel am Mainboard ein Foto.
- Das Kabel des zu tauschenden Fahrmotors aus der Führung nehmen und von Mainboard abstecken.
- Die Lasche des Fahrmotors drücken und nach außen herausziehen.
- Danach das Kabel heraus ziehen.
Neuen Fahrmotor RX mit Getriebe einbauen
- Das Kabel von außen durch die Öffnung ziehen und den Fahrmotor von außen einrasten.
- Das Kabel in den Führungen hineindrücken und am Mainboard anstecken.
- Rad am auf die Antriebswelle aufstecken.
- Radkappe aufstecken und die Radkappe auf die Welle schrauben.
Cover abmontieren
- Das Kabel des Covers am Mainboard anstecken.
- Cover von hinten (Laschen) auf den Roboter setzten und einrasten
- Den Mähroboter in die Ladestation setzen und Sicherheitsschlüssel einstecken.
FERTIG!
Weitere Informationen – Robomow Antriebsmotor RX
Inhalt Motor RX
- Robomow Antriebsmotormotor RX mit Getriebe, Kabel und Anschluss
Artikelbezeichnungen: SMOT9200A / SMOT9000A / MOT9200A / MOT9200B / MOT9000B / MOT9000A
Weiteres Mähroboter Zubehör und Verlegematerialien:
>> Robomow Mähroboter Zubehör & Ersatzteile
Produktänderungen und Irrtümer vorbehalten. Bilder sind Symbolabbildungen.
